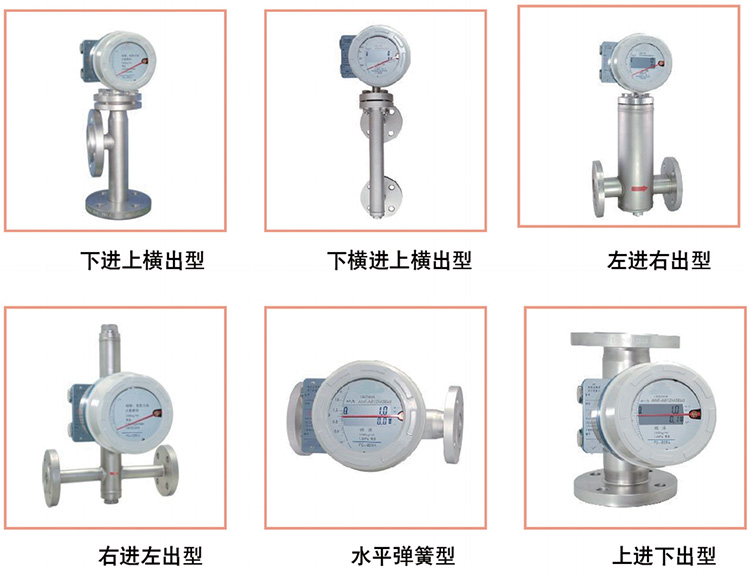

一、水平安裝金屬管浮子流量計產品概述

系列智能金屬管浮子流量計是工業自動化過程控制中常用的一種變面積流量?jī)x表，它具有體積小，檢測范圍大，使用方便等特點，可用于測量液體、氣體以及蒸汽的流量，特別適用于低流速、小流量、高溫、高壓、強腐蝕、非導電介質的流量測量。

本系列金屬管浮子流量計執行JB/T6844-2015 **標準，出廠檢定符合 JJG257-2007 檢定規程。

二、水平安裝金屬管浮子流量計結構及工作原理

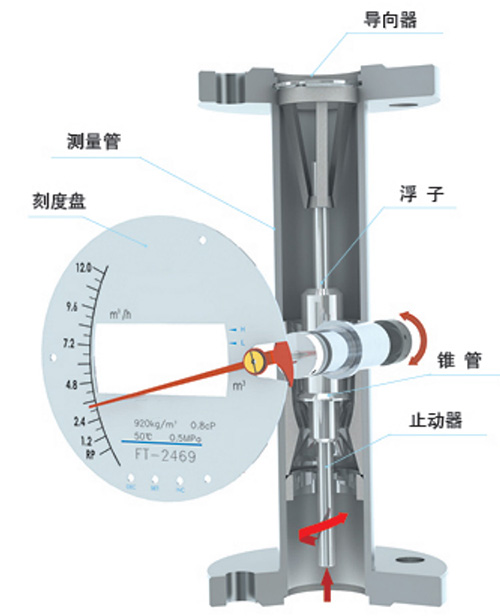

1、結構

產品主要由兩大部分組成：測量管和指示器。測量管包括錐管或孔板、導向器、止動器、浮子等部件，指示器包括磁隨動系統、指針、刻度盤、線路板(遠傳)等組件。

2、工作原理

被測介質自下而上流經測量管時，在浮子上下端產生差壓形成上升力，當浮子所受上升力大于浸在流體中浮子重量浮子上升，環隙面積隨之增大，環隙處流體流速迅速下降，浮子上下端差壓降低，作用于浮子的上升力隨著減小，直到上升力與浸在流體中浮子重量平衡時，浮子便穩定在某一位置，浮子位置的高低即對應著被測介質流量的大小。

浮子內置磁鋼，在浮子隨介質上下移動時，磁場隨浮子的移動而變化。指示器中固定在指針軸上的隨動磁鋼與浮子內磁鋼耦合，帶動指針及傳感磁鋼轉動指針在刻度盤上指示出就地瞬時流量，通過磁傳感器轉化成電信號，經電路處理后顯示出瞬時流量及累積流量。

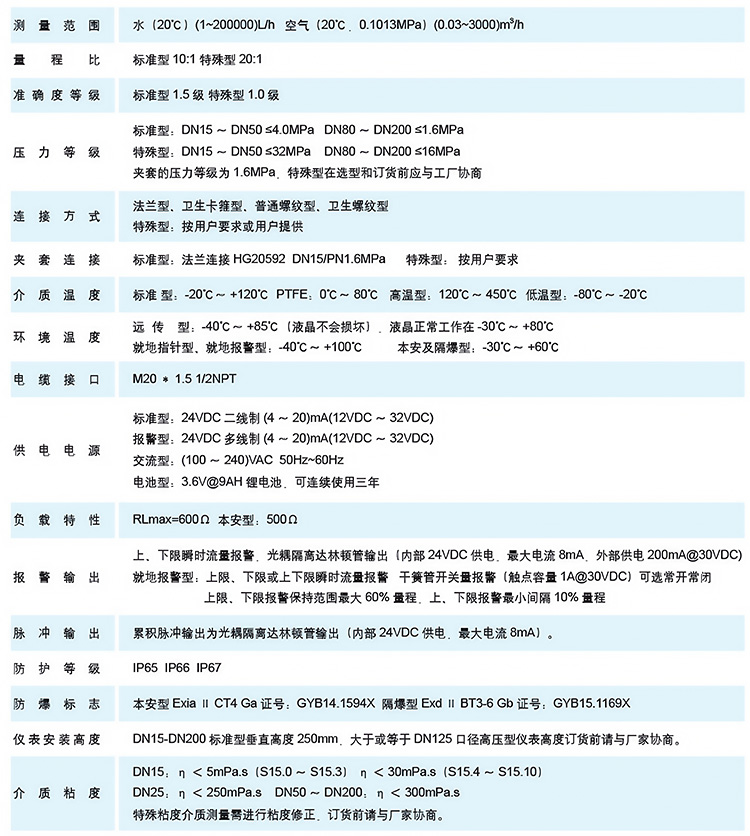

三、水平安裝金屬管浮子流量計技術參數

四、水平安裝金屬管浮子流量計流量表

五、水平安裝金屬管浮子流量計選型說明

六、水平安裝金屬管浮子流量計如何正確選型

流量計的選型是儀表應用中非常重要的工作，選型的對錯直接影響儀表的準確度及使用，所以特別注意：

1、選型需提供以下參數：

●被測介質名稱以及其所含的化學成分

●工藝參數：操作壓力、操作溫度、介質密度、介質粘度、介質狀態、*大流量、常用流量、*小流量

●工藝管道：管道材質、口徑、走向(水平、垂直)

●指示器：就地、遠傳、供電方式，輸出類型、防爆要求

●測量管：接液材質，安裝方式、連接方式（需提供詳細標準號)

●準確度等級：標準1.5級.

●位號：用戶提供后，打在儀表刻度盤上

●環境溫度

●附件(磁過濾器、配對法蘭、緊固件、法蘭密封墊、直管段、電池等)

2、儀表選用建議：

●多用于過程控制用儀表。zui好精度±1%FS；一般為1.5%FS；量程比10:1。

●危險場合、可選本安防爆、隔爆型。

●*適宜的安裝方式為下進上出垂直安裝。

●測量低溫(-20℃以下)介質時，*好采用夾套型。

●不適宜測量密度變化大的介質。

●不適宜測量脈動介質流量(如計量泵出口)。

●對于氣體本表無溫壓補償，需另行考慮，氣體金屬管浮子流量計是在特定壓力溫度下校準的，如果氣體在儀表的出口直接排放到大氣，將會在浮子處產生氣壓降，并引起數據失真。如果是這樣的工況條件，應在儀表的出口安裝一個閥門。

●對于含有大量鐵磁性顆粒介質流量測量時、要在儀表前加裝磁過濾器。
