金屬浮子流量計的主體構件是一根金屬材質的錐形測量管，測量元件是一個內置磁鋼的轉子（或稱浮子），故而得名。金屬管的錐度通常在4°左右，下端截面積略小于上端；轉子直徑略小于金屬管內徑，形成一個截面積較小的環隙。轉子材料密度需大于被測流體的密度，確保可以在錐形測量管內自由上下移動。被測流體自下而上通過測量錐管時，流體沖擊力和浮力同時作用令轉子逐步上升。隨著轉子上升，其環隙面積逐步擴大，導致流體沖擊力隨之減小直至沖擊力、浮力與轉子重量達到受力平衡，此時浮子便穩定懸浮在某一高度上。如果被測流體流速發生變化，轉子上升高度會隨之改變直至穩定在新的受力平衡點，故而浮子平衡點位置的高低可以實時反饋被測流體的流量大小，這就是變面積式測量的原理。通常用轉子受力平衡后的上端平面高出錐形測量管底部的高度來指示流量的大小，并通過轉子的內置磁鋼將轉子的位置信號轉變?yōu)榇艌鲂盘?，再通過精密充磁的磁耦合系統及智能型指示器將磁場變化趨勢轉化成電信號，經過數字信號處理及數據運算補償，可以遠傳到LCD液晶顯示屏上，顯示出瞬時流量及累積流量數據。

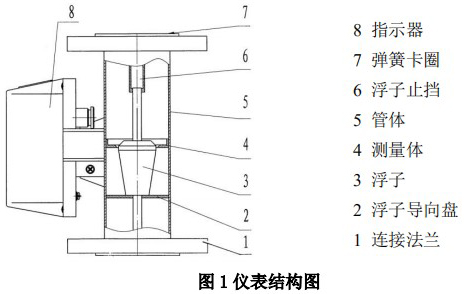

原理結構

由下而上的流體通過直立的測量管時，浮子在壓差的作用下上升、浮子上升的高度即代表流量的大小。并通過浮子中的磁鋼與指示器中的磁鋼耦合聯結傳遞給指示器，帶動指示器中的指針轉動。
