DN100壓縮空氣流量計概述
LUGB系列智能渦街流量計是應用卡門渦街原理和現代電子技術設計而制造的一種流量計。在流體中垂直于流動方向插入非流線型漩渦發生體，當流體流過時，在其后兩側交替產生的漩渦列稱為卡門渦街。這些漩渦產生交替變化的壓力作用于壓電傳感器上產生交變電信號，該信號與流速成正比，經處理運算后即可求出工況體積流量。具有壓力損失小，量程范圍寬，精度高，結構簡單，無可動件，安裝維護量少，測量時幾乎不受介質密度、壓力、溫度、粘度等參數的影響。廣泛應用于電力、環保、水處理、冶金等行業。

DN100壓縮空氣流量計工作原理

在流體中設置非流線型旋渦發生體（阻流體），則從旋渦發生體兩側交替地產生兩列有規則的旋渦，這種旋渦稱為卡曼渦街，如圖(一)所示。

旋渦列在旋渦發生體下游非對稱地排列。設旋渦的發生頻率為 f，被測介質來流的平均速度為 V，旋渦發生體迎流面寬度為 d，表體通徑為 D，根據卡曼渦街原理，有如下關系式:

f=StV/d   公式(1)

式中：

f－發生體一側產生的卡門旋渦頻率

St－斯特羅哈爾數（無量綱數）

V－流體的平均流速

d－旋渦發生體的寬度

由此可見，通過測量卡門渦街分離頻率便可算出瞬時流量。其中,斯特羅哈爾數（St）是無因次未知數，圖（二）表示斯特羅哈爾數（St）與雷諾數（Re）的關系。

在曲線表中 St＝0.17 的平直部分，漩渦的釋放頻率與流速成正比,即為渦街流量傳感器測量范圍度。只要檢測出頻率 f 就可以求得管內流體的流速，由流速 V 求出體積流量。所測得的脈沖數與體積量之比，稱為儀表常數（K），見式（2）

K＝N/Q（1/m3）   公式（2）

式中：K＝儀表常數（1/m3）。

N＝脈沖個數

Q＝體積流量（m3）

DN100壓縮空氣流量計產品優勢
1、不受溫度、壓力的影響，同時不易堵，不易卡，不易結垢，耐高溫、高壓。
2、安全防爆，適用于惡劣環境。
3、無可動部件、無空洞縫隙設計，產品無磨損、耐臟污，無需機械維修，使用壽命長。
4、渦街流量計采用微功耗高新技術，電池供電的現場顯示型流量計，可不斷電運行兩年以上。
5、電流輸出均為電隔離型，具有良好的共模干擾抑制能力。
6、同時顯示流量值與累計流量值，不必輪流切換。
7、渦街流量計采用抗振探頭，有效消除外界振動影響。
8、電路采用表面貼裝工藝，結構緊湊，可靠性高。
9、渦街流量計采用分體式信號轉換器，電纜*長10米。
10、量程比寬達20:1。
11、整體結構設計合理，動態測量范圍寬，壓力損失小。
12、分體式渦街流量計采用不銹鋼材質，可適用于腐蝕性介質的測量。
13、現場液晶顯示，脈沖、4-20mA輸出或485通訊，可與工業自動化系統連接。

DN100壓縮空氣流量計參數
1、測量介質：氣體、液體、蒸汽
2、連接方式：法蘭卡裝式、法蘭式、插入式
3、口徑規格：法蘭卡裝式口徑選擇 25,32,50,80,100
4、法蘭連接式口徑選擇：100,150,200
5、流量測量范圍：正常測量流速范圍 雷諾數1.5×104～4×106；氣體5～50m/s；液體0.5～7m/s；
6、測量精度：1.0級 1.5級
7、被測介質溫度:常溫-25℃～100℃，高溫-25℃～150℃ -25℃～250℃
8、輸出信號：脈沖電壓輸出信號 高電平8～10V 低電平0.7～1.3V
9、脈沖占空比約50%,傳輸距離為100m
10、脈沖電流遠傳信號：4～20 mA,傳輸距離為1000m
11、儀表使用環境 溫度:-25℃～+55℃ 濕度:5～90% RH50℃
12、材質：不銹鋼, 鋁合金
13、電源：DC24V或鋰電池3.6V
14、防爆等級：本安型iaIIbT3-T6，
15、防護等級：IP65

DN100壓縮空氣流量計選型說明

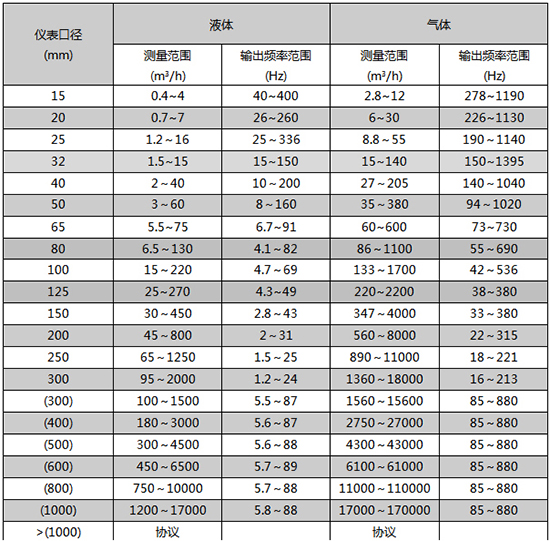

儀表選型是能否用好流量計的前提條件。要獲得準確的測量結果，選型時要注意介質溫度、壓力、測量范圍及安裝環境等技術參數，其中流量范圍的選擇尤其重要，流量太小，儀表難以檢測出信號，流量太大儀表容易超量程。

DN100壓縮空氣流量計安裝尺寸



DN100壓縮空氣流量計訂貨須知及選型樣譜
一．尊敬的用戶，當您要選用本公司產品時，請仔細閱讀選型樣本，并做好以下工作：
1．認真核對被測介質的工況條件：溫度、壓力、管徑等工藝參數。
2．認真核對被測介質的使用流量范圍，特別是*小流量值以*終確定使用儀表的口徑及配管參數。
3．確定儀表的安裝地點，保證直管段，并為儀表的安裝維護創造好的環境條件。
4．填好訂貨咨詢單，見附表

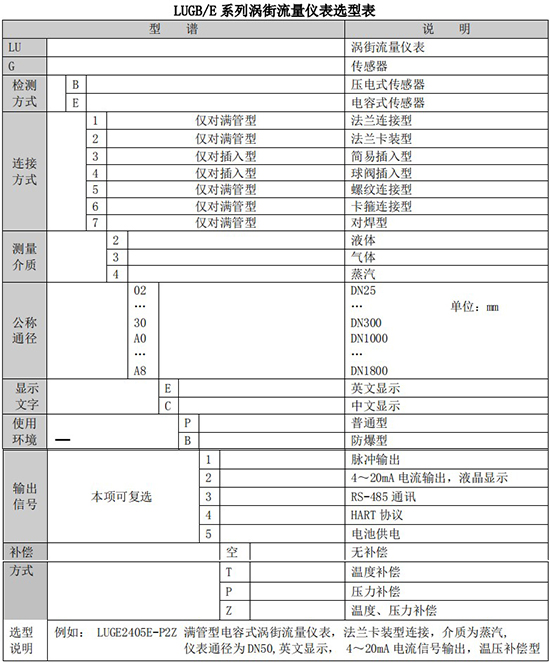

二．渦街流量計選型表（符合JB/T9294-1999標準）
1．傳感器選型表

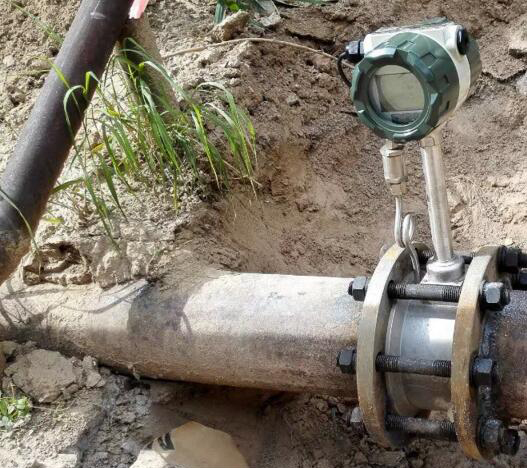

DN100壓縮空氣流量計的安裝要求（D為管道的直徑）

安裝條件
1.傳感器應安裝在水平、垂直、傾斜(液體流向自下而上)的與其通徑相同的管道上。傳感器的上游 和下2游應配置一定長度的直管段，其長度應符合前直管段15～20D，后直管段5～1OD的要求。
2.安裝液體傳感器的附近管道內應充滿被測液體。
3.傳感器應避免安裝在有強烈機械振動的管道上。
4.直管段的內徑盡可能與傳感器通徑一致，若不能一致，應采用比傳感器通徑略大的管道，誤差 要≤3%，并不超過5mm。
5.傳感器應避免安裝在有較強電磁場干擾、空間小和維修不方便的場合。

DN100壓縮空氣流量計儀表配線

一. 輸出頻率信號的三線制渦街流量?jī)x表配線設計

輸出頻率信號的三線制流量傳感器采用 DC24V 或 DC12V 電源供電，一般通過三芯屏蔽電纜線(RWP3×0.5mm)與顯示儀表或計算機相連，屏蔽層應可靠地接到放大器殼的接地螺絲上。屏蔽電纜線的選擇應適合現場環境要求，另外屏蔽電纜線要與其它強功率電力線分離，不能平行走線。傳感器端子接線見圖

二．輸出標準 4~20mA 電流信號的兩線制渦街流量?jī)x表配線設計

輸出標準 4~20mA 電流信號的兩線制變送器采用 DC24V 電源供電，一般通過兩芯屏蔽電纜線(RWP3×0.5mm)與顯示儀表或計算機相連，屏蔽層應可靠地接到放大器殼的接地螺絲上。屏蔽電纜線的選擇應適合現場環境要求，另外屏蔽電纜線要與其它強功率電力線分離，不能平行走線。變送器端子接線見圖

三．帶 RS-485 通訊接口功能的渦街流量?jī)x表配線設計

帶 RS-485 通訊功能的渦街流量?jī)x表采用 DC24V 電源供電，與其它設備之間采用四線制傳輸方式。儀表端子接線見圖

注意事項：

 （1）防爆型傳感器和變送器安裝于危險場所，安全柵、顯示儀表、供電電源，計算機等關聯設備必須安裝在安全場所。

 （2）傳感器和變送器應有可靠接地，防爆地線不得與強電系統保護接地共用。
