蒸汽流量計有什么種類

蒸汽流量計是一種工用儀器，主要用于工業管道中蒸汽介質流體的流量測量，這種流量結構簡單，價位適中，測量范圍寬廣，廣泛應用于石油、化工、紡織、供熱等需要蒸汽流量計的場合。蒸汽流量計的種類眾多，一般常用的有：

1、差壓式流量計

差壓式流量計結構簡單、牢固，性能可靠，使用期長，可使用的溫度壓力范圍廣，價格低，不用實流校準，因此是使用*為廣泛的一種蒸汽流量計，尤其適合測量高溫、高壓的飽和蒸汽蒸汽和過熱蒸汽；這種流量計的主要缺點是安裝較復雜，壓力損失大，存在一定的測量誤差。

2、渦街流量計

渦街流量計結構簡單，不用導壓管，測量范圍大，壓力損失小，一般常用于飽和蒸汽流量測量，不過渦街流量計受溫度的限制，通常不能超過300℃，不能用于過熱蒸汽流量測量和濕度較大的飽和蒸汽測量。

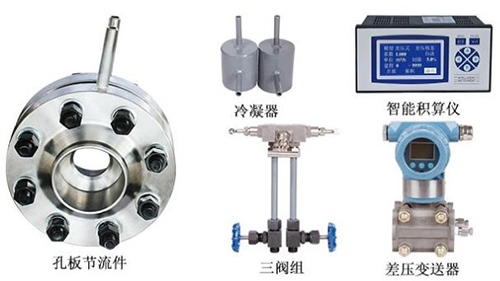

3、線性孔板差壓式流量計

又稱彈性加載可變面積可變壓頭孔板，其流量與差壓成線性關系，由于它的量程比可達100：1，很適合流量變化大的測量場合。孔板流量計由于有可動部件，維修較復雜，并且測量時需要對每臺儀表用水進行標定流體溫度的變化，會產生測量誤差。

4、V錐流量計

V錐流量計是一種節流式差壓流量計，采用邊壁逐步收縮節流方式，量程比可達10：1，不怕振動，耐高溫高壓，可以進行飽和蒸汽和過熱蒸汽測量。不足之處在于存在壓力損失問題，過熱蒸汽測量需要搭配冷凝器，并需要進行溫度、壓力的補償。

5、旋翼式蒸汽流量計

這是一種純機械原理的測量?jī)x表，主要應用于中小企業飽和蒸汽測量中，具有結構簡單、牢固、維護量小等優點；不過這種流量計管徑的適應范圍有限，精度不高，并且只能就地人工抄表，不便于計量管理。

6、彎管流量計

一個具有固定幾何尺寸、固定形狀的彎頭，沒有任何附加件和節流件，因此基本沒有壓力損失，壽命長，耐高溫、耐高壓、耐振動等；這種流量計對差壓變送器的選擇要求較高，需要進行溫度、壓力的補償。

7、笛形均速管流量計

是基于皮托管測速原理制成的流量計，與測量差壓的微差壓變送器配套使用，可測量蒸汽、液體、氣體的流量，結構簡單，安裝方便。不過笛形均速管流量計現場安裝條件要求高，并且存在易造成流量不穩定的缺點。

以上就是常見的蒸汽流量計的類型，那么這么多類型，蒸汽流量計如何選型呢？

蒸汽流量計種類眾多，選擇時要注意根據不同的測量要求來選合適的類型，那么蒸汽流量計選型參數有哪些？

1、介質類型：主要看蒸汽是否有腐蝕性，然后選擇合適的流量計本體材質。

2、介質溫度：根據溫度的高低，選擇合適的傳感器探頭，溫度范圍在0-160℃，160-260℃，260-350℃，分別對應普通、中溫、高溫探頭類型。

3、工作壓力：根據壓力的高低選擇合適的法蘭耐壓等級。

4、流量范圍：需要有效的流量范圍，以便選擇合適的流量計口徑。

5、通訊要求：蒸汽流量計的輸出方式有很多種，包括原始脈沖輸出、電流輸出、電壓輸出、RS485輸出等，根據測量需求選擇即可。

6、單位選擇：根據介質類型，選擇合適的測量單位，根據需求選擇是否帶溫壓補償。
