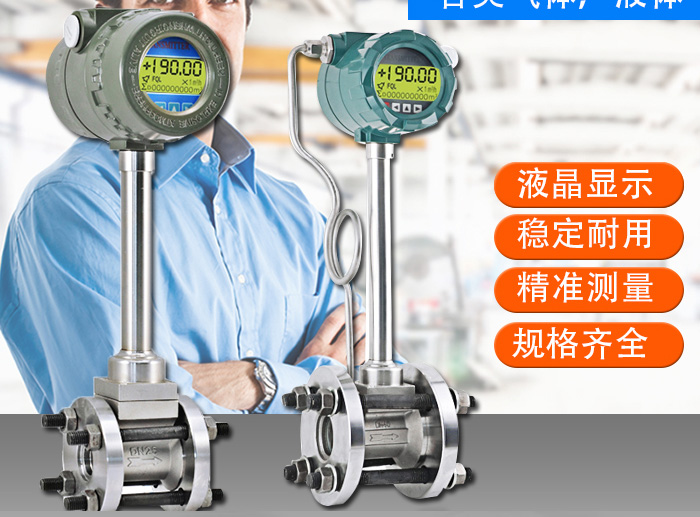

在蒸汽流量計的安裝中，閥門與流量計的間距對測量精度和系統穩定性至關重要。以下是不同閥門類型與流量計的*小距離要求及安裝規范：

1. 通用直管段要求（以管道直徑D為單位）

安裝位置：流量計上游（入口側）

*小距離：15D~50D

說明：取決于上游干擾類型（見下表）

安裝位置：流量計下游（出口側）

*小距離：5D~10D

說明：避免渦流影響測量穩定性

2. 上游閥門與流量計的具體距離

（1）不同閥門類型的*小上游距離

閥門/干擾類型：閘閥、截止閥（全開）

*小直管段（流量計上游）：15D

備注：閥門全開時對流場影響較小

閥門/干擾類型：調節閥、控制閥

*小直管段（流量計上游）：30D~50D

備注：節流作用強，需更長距離恢復流場穩定

閥門/干擾類型：90°彎頭、T型三通

*小直管段（流量計上游）：20D~30D

備注：需避免流體旋轉或流速分布不均

閥門/干擾類型：縮徑/擴徑管

*小直管段（流量計上游）：10D（縮徑）~20D（擴徑）

備注：突然的管徑變化會導致湍流

（2）特殊要求

過濾器：應安裝在流量計上游 20D~30D 處，并定期清理堵塞。

泵或壓縮機出口：需 50D以上 直管段，消除脈動和振動影響。

3. 下游閥門與流量計的距離

*小距離：5D（通用要求）。

調節閥安裝：

調節閥應安裝在流量計下游 至少10D 處，避免閥后湍流回溯干擾測量。

若空間有限，可縮短至 5D，但需校準流量計參數。

4. 安裝示意圖示例

蒸汽流向：

管道 → [截止閥] → [過濾器] → (30D直管段) → [流量計] → (5D直管段) → [調節閥] → 下游設備

關鍵點：

流量計上游30D內無調節閥或彎頭。

調節閥始終安裝在流量計下游。

5. 常見錯誤及后果

? 閥門緊貼流量計（<5D）：

→ 導致流速分布畸變，測量誤差可達 5%~10%。

? 調節閥安裝在流量計上游：

→ 閥后壓力波動使流量計無法穩定工作。

? 忽略管道縮徑影響：

→ 縮徑處產生的渦流會持續影響下游10D~15D。

6. 特殊工況處理

空間受限時：

使用流量計廠家提供的 流動調整器（Flow Conditioner），可將直管段縮短至 5D~10D。

高壓蒸汽系統：

閥門應緩慢啟閉，避免水錘沖擊流量計。

7. 總結

安全距離口訣：

上游閥門30D，下游閥門5D（調節閥需10D）。

優先級：

流量計上游避免節流元件（如調節閥）；

保證足夠直管段恢復流場；

閥門動作需平穩，減少?zèng)_擊。

安裝前需查閱流量計型號的廠家手冊，渦街、孔板、超聲波等不同類型流量計的要求可能略有差異。
