壓縮空氣流量計怎么選

目前，測量壓縮空氣流量計種類有很多，如差壓式流量計、渦街流量計、金屬轉子流量計、均速管流量計等，它們的工作原理不一樣，各有特點，壓縮空氣具有振動大、含水汽、含脈動流等特點，并非所有測量方法或測量儀表都適合，因此需要根據壓縮空氣本身的特性、測量要求和使用條件不同，選擇合適的測量方法和流量計。

壓縮空氣流量計正確的選型、安裝方式、安裝位置等都直接影響的儀表測量的結果，由于客戶要求的檢測結果和實際工況各有不同，選擇合理的測量方法及適合的流量計是重中之重。

1、測量壓縮空氣，流量計一般會安裝在壓縮機房和鼓風機房里，而壓縮機和鼓風機所產生的振動會通過空氣管道或風管傳到很遠的地方。振動導致渦街流量傳感器產生同振動頻率相對應的干擾信號，引起流量示值大幅度偏高。

2、壓縮空氣取自大氣，而大氣中總含有一定數量的水蒸氣。用來測量壓縮空氣流量的較大口徑孔板流量計，孔板前常有積水，要影響測量精度。引壓管中常有一段水，導致差壓變送器測到的差壓同節流裝置所產生的差壓不一致。這些都是空氣帶水引起誤差的常見原因。

3、流體脈動會引起差壓式流量計、渦街流量計等多種流量計示值偏高，引起轉子流量計中轉子上下跳動。為了消除脈動的影響，一般會在壓縮機的出口設置一只緩沖罐濾除脈動，而將流量計裝在緩沖罐的后面；或是將流量計安裝在遠離脈動源的地方。

壓縮空氣計量特點

壓縮空氣作為動力能源大多由電能或熱能經壓縮機轉化而來，這就需要對由大量能源轉化而來的工質進行管理，以達到節約能源和提高設備管理水平的效果。因此，壓縮空氣流量成為表述空氣壓縮機性能的重要參數，是工業過程中測量的重要參數，也是企、事業單位成本核算的一項重要的經濟指標。

但是由于壓縮空氣有振動大、氣體帶水、含脈動流等特別，所以在流量測量的時候對流量計的選擇尤為慎重。并非所有測量方法或測量儀表都適合壓縮空氣流量的計量，應根據壓縮空氣本身的特性、測量要求和使用條件不同，選擇合適的測量方法和流量計。

壓縮空氣計量選型

目前用于壓縮空氣計量設備分為三種類型：

*一種，分體溫壓補償型渦街流量計，該類型需要同時安裝：脈沖渦街流量計、壓力變送器、溫度傳感器pt100 、流量積算儀幾種設備，結構復雜、安裝繁瑣，費用較高。

*二種，一體式溫壓補償型渦街流量計，該種流量計結構簡單、安裝簡便、精確度高的特點。

*三種，熱式氣體質量流量計，但是該設備在使用中有一定的局限性，計量的空氣不能含有水分，必須要裝水氣分離設備；

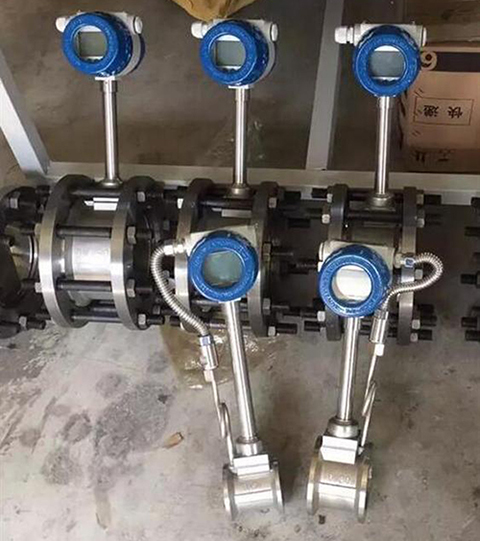

一、渦街流量計

1、優點

(1) 渦街流量計無可動部件，測量元件結構簡單，性能可靠，使用壽命長。

(2) 渦街流量計測量范圍寬。量程比一般能達到1：10。

(3) 渦街流量計的體積流量不受被測流體的溫度、壓力、密度或粘度等熱工參數的影響。一般不需單獨標定。它可以測量液體、氣體或蒸汽的流量。

(4) 它造成的壓力損失小。

(5) 準確度較高，重復性為0.5%，且維護量小。

2、缺點

(1) 渦街流量計工作狀態下的體積流量不受被測流體溫度、壓力、密度等熱工參數的影響，但液體或蒸汽的*終測量結果應是質量流量，對于氣體，*終測量結果應是標準體積流量。質量流量或標準體積流量都必須通過流體密度進行換算，必須考慮流體工況變化引起的流體密度變化。

(2) 造成流量測量誤差的因素主要有：管道流速不均造成的測量誤差;不能準確確定流體工況變化時的介質密度;將濕飽和蒸汽假設成干飽和蒸汽進行測量。這些誤差如果不加以限制或消除，渦街流量計的總測量誤差會很大。

(3) 抗振性能差。外來振動會使渦街流量計產生測量誤差，甚至不能正常工作。通道流體高流速沖擊會使渦街發生體的懸臂產生附加振動，使測量精度降低。大管徑影響更為明顯。

(4) 對測量臟污介質適應性差。渦街流量計的發生體*易被介質臟污或被污物纏繞，改變幾何體尺寸，對測量精度造成*大影響。

(5) 直管段要求高。專家指出，渦街流量計直管段一定要保證前40D后20D，才能滿足測量要求。

(6) 耐溫性能差。渦街流量計一般只能測量300℃以下介質的流體流量。

二、熱式質量流量計(恒溫差)

熱式流量計傳感器包含兩個傳感元件，一個速度傳感器和一個溫度傳感器。它們自動地補償和校正氣體溫度變化。儀表的電加熱部分將速度傳感器加熱到高于工況溫度的某一個定值，使速度傳感器和測量工況溫度的傳感器之間形成恒定溫差。當保持溫差不變時，電加熱消耗的能量，也可以說熱消散值，與流過氣體的質量流量成正比。

1、優點

(1) 球閥安裝，安裝拆卸方便。并可以帶壓安裝。

(2) 基于金氏定律，直接測量質量流量。測量值不受壓力和溫度影響。

(3) 響應迅速。

(4) 量程范圍大，管道式安裝*小可以測量8.8mm管道的流量，*大可以測到30’’

(5) 插入式類型的流量計，一支流量計可以用于測量多種管徑。

2、缺點

(1) 精度不及其他類型流量計，一般為3%。

(2) 適用范圍窄，只能用于測量干燥的非爆炸性的氣體，如壓縮空氣、氮氣、氬氣及其他中性氣體。

三、差壓式流量計

差壓式流量計是根據安裝于管道中流量檢測件與流體相互作用產生的差壓，已知的流體條件和檢測件與管道的幾何尺寸來計算流量的儀表。

差壓式流量計由一次裝置(檢測件）和二次裝置（差壓轉換器和流量顯示儀表）組成。通常以檢測件形式對差壓式流量計分類，如孔板流量計、文丘里流量計、均速管流量計、皮托管原理式-畢托巴流量計等。

二次裝置為各種機械、電子、機電一體式差壓計,差壓變送器及流量顯示儀表。它已發展為三化（系列化、通用化及標準化）程度很高的、種類規格龐雜的一大類儀表，它既可測量流量參數，也可測量其它參數（如壓力、物位、密度等）。

差壓式流量計的檢測件按其作用原理可分為：節流裝置、水力阻力式、離心式、動壓頭式、動壓頭增益式及射流式幾大類。

1、優點

(1) 應用*多的孔板式流量計結構牢固，性能穩定可靠，使用壽命長；

(2) 應用范圍廣泛，至今尚無任何一類流量計可與之相比擬；

(3) 檢測件與變送器、顯示儀表分別由不同廠家生產，便于規模經濟生產。

2、缺點

(1) 測量精度普遍偏低；

(2) 范圍度窄，一般僅3:1~4:1；

(3) 現場安裝條件要求高；

(4) 壓損大（指孔板、噴嘴等）。
